Elicacontatori dell'acqua, noti anche come contatori d'acqua Woltmann, sono un tipo di contatori d'acqua di tipo velocità adatto per l'uso in tubi di grande diametro (DN80-DN200). Sono caratterizzati da un'elevata capacità di flusso e da una bassa perdita di pressione. Quindi, come funzionano i contatori dell'acqua a elica? Quali sono i loro diversi tipi?
Come i contatori dell'acqua a palette rotanti (DN15-DN65), anche i contatori dell'acqua a elica sono un tipo di contatore dell'acqua del tipo a velocità. Quando l'acqua scorre nel contatore, colpisce la girante a forma di elica del contatore lungo il suo asse, facendola ruotare e fuoriuscire. La velocità della girante è proporzionale alla velocità dell'acqua. Dopo aver attraversato un riduttore, la quantità totale di acqua che passa attraverso il contatore viene visualizzata su un indicatore.

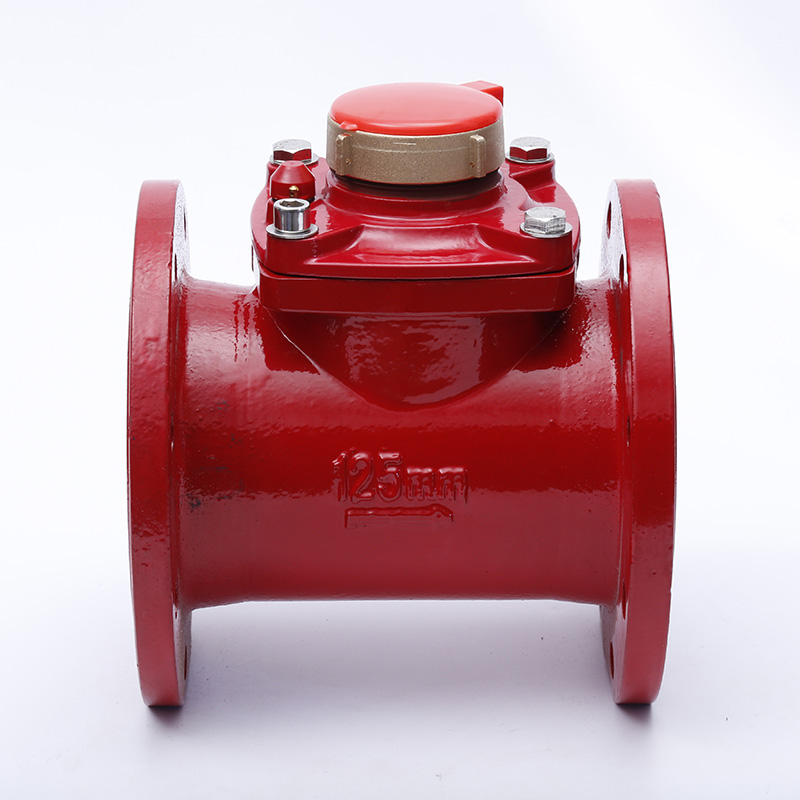

Elicacontatori dell'acquasi dividono in due categorie: orizzontali e verticali. La maggior parte dei contatori industriali utilizzati in Cina sono contatori ad elica orizzontale. Inoltre, anche il contatore dell'acqua a elica orizzontale rimovibile (tipo a secco) è diventato una delle serie di prodotti ed è popolare tra gli utenti grazie alla sua ampia gamma di flussi di misurazione, alla forte versatilità delle parti e alla capacità di installazione e manutenzione senza interrompere la fornitura d'acqua o rimuovere il contatore.
| Caratteristica/Parametro | Contatore dell'acqua a voluta | Contatore dell'acqua a vite |
|---|---|---|
| Principio di funzionamento | Entrambi si basano sul flusso d'acqua che influisce sulla rotazione della girante e quindi sul meccanismo di decelerazione dell'ingranaggio per contare il numero di rotazioni per la misurazione del consumo di acqua. | Entrambi si basano sul flusso d'acqua che influisce sulla rotazione della girante e quindi sul meccanismo di decelerazione dell'ingranaggio per contare il numero di rotazioni per la misurazione del consumo di acqua. |
| Direzione dell'albero relativa al flusso | L'asse di rotazione è perpendicolare alla direzione del flusso d'acqua. | L'asse di rotazione è parallelo alla direzione del flusso d'acqua. |
| Metodo di montaggio della girante | Sul rotore sono montate diverse alette rotanti radiali. | Sul rotore sono montate diverse alette elicoidali. |
| Precisione della misurazione | Maggiore precisione di misurazione. | Precisione di misurazione inferiore. |
| Caduta di pressione | È probabile che causi una significativa caduta di pressione. | difficilmente causerà una caduta di pressione. |
| Capacità di flusso | Capacità di flusso inferiore. | Maggiore capacità di flusso. |
| Aspetto | Aspetto comune con una sezione centrale snella ed estremità affusolate. | Aspetto coerente, formando una linea retta. |
| Campo di applicazione | Più comune sul mercato, adatto a luoghi con minore richiesta d'acqua come aree residenziali e centri commerciali. | Più adatto per siti industriali, irrigazione agricola e luoghi di utilizzo dell'acqua su larga scala, pur essendo più facile da mantenere. |
Scegliere un luogo di installazione adatto: Ilcontatore dell'acquadeve essere installato in una stanza asciutta e ben ventilata, lontano dalla luce solare diretta e dall'umidità per evitare la deformazione dei componenti in plastica. Assicurarsi che il tubo sia completamente riempito d'acqua, che non si accumulino bolle d'aria all'interno del contatore e che non sia installato nel punto più alto del tubo.
Preparazione della tubazione: installare un tratto di tubo diritto con la stessa sezione trasversale del tubo, almeno cinque volte il diametro del contatore, all'ingresso del contatore dell'acqua. Installare una sezione di tubo diritto almeno due volte il diametro del contatore all'uscita del contatore dell'acqua. Assicurarsi che i tubi di collegamento a monte e a valle del contatore dell'acqua non siano ristretti e che la direzione del flusso dell'acqua sia allineata con la direzione del flusso del tubo. Inoltre, i tubi devono essere privi di detriti per evitare danni al contatore dell'acqua.
Installazione di valvole e filtri: il contatore dell'acqua deve essere installato con una valvola per facilitare la rimozione e la sostituzione. Si consiglia inoltre di installare dispositivi di controllo del flusso (come valvole) e filtri per proteggere il contatore dalle impurità e dagli shock di pressione dell'acqua.
Specifiche di installazione: Ilcontatore dell'acquadeve essere installato nell'orientamento specificato. Ad esempio, i contatori d'acqua rotanti a palette di piccolo diametro devono essere installati orizzontalmente. Inclinarli in avanti, indietro o a sinistra, a destra può ridurre la sensibilità. Dopo l'installazione, scaricare lentamente l'acqua per riempire il tubo per evitare che il flusso d'aria ad alta velocità danneggi il misuratore. Calibrazione e ispezione: i contatori dell'acqua devono essere calibrati prima dell'installazione per garantire una misurazione accurata. Dopo l'installazione, il funzionamento del contatore dell'acqua deve essere controllato regolarmente per garantire che non vi siano guasti.
